Le dimensionnement du système électrique de votre installation n’est jamais une simple équation mathématique. Il s’agit d’une décision cruciale en matière de gestion des risques, qui équilibre les ressources initiales et les opérations continues. Les dirigeants d’installations sont confrontés à des enjeux extrêmement élevés lors des pannes de réseau. Une mauvaise spécification expose vos opérations à de graves vulnérabilités. Le sous-dimensionnement d"un système garantit souvent une panne catastrophique lorsque de gros moteurs démarrent simultanément. Les chutes de tension qui en résultent peuvent bloquer instantanément les réseaux critiques. À l’inverse, le surdimensionnement crée d’énormes inefficacités opérationnelles. Il endommage directement les moteurs grâce à un processus appelé empilement humide du diesel. Les deux tailles extrêmes dégradent gravement votre stabilité opérationnelle et votre fiabilité. Nous avons plutôt besoin d’une approche plus précise et basée sur les données. Vous apprendrez le cadre d"ingénierie requis pour évaluer avec précision les charges critiques. Nous explorerons comment sélectionner l’architecture système exacte pour votre installation. Vous découvrirez des moyens pratiques d’éviter les pièges de conformité courants et d’assurer une préparation à long terme.

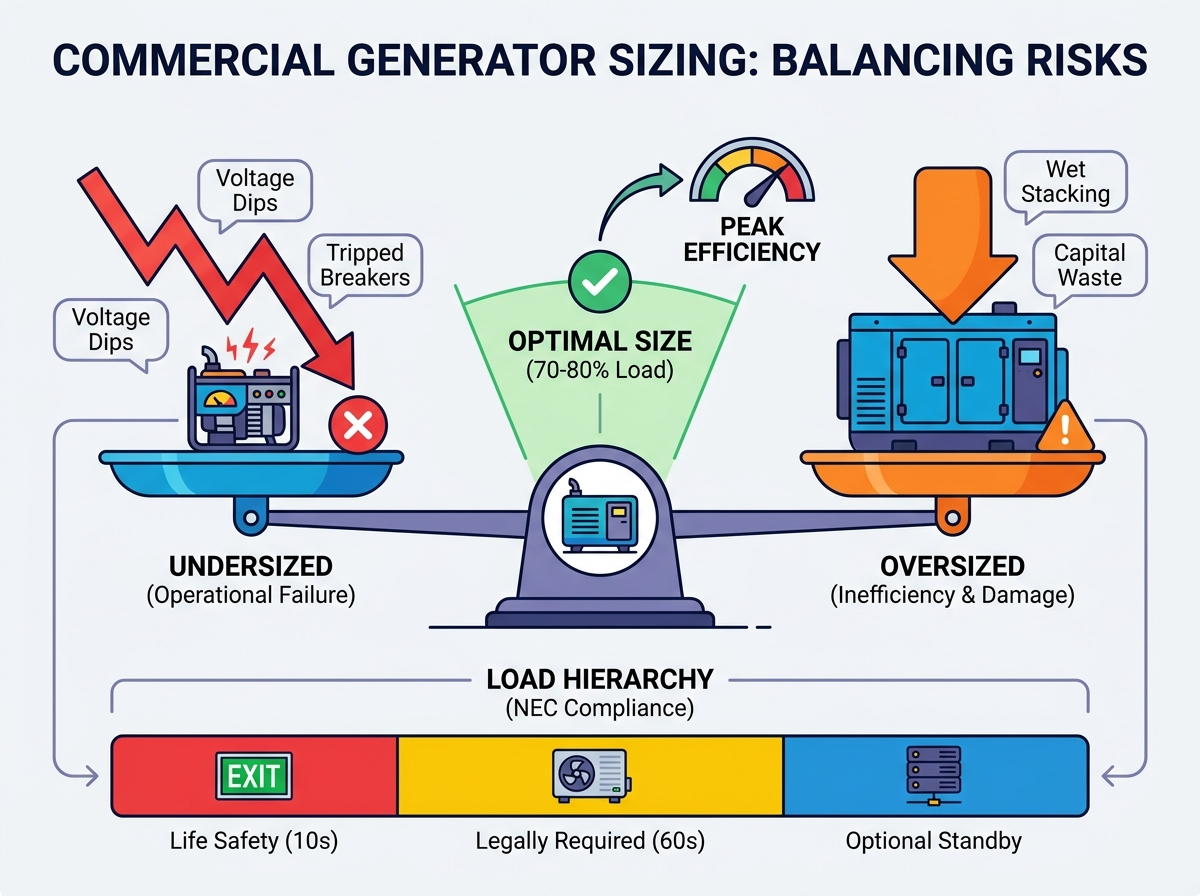

Le surdimensionnement est un handicap : un générateur électrique de secours commercial devrait généralement fonctionner à 70 à 80 % de sa capacité nominale ; un fonctionnement inférieur à 30 % endommage les moteurs diesel.
Les watts de démarrage dictent le pic : les systèmes CVC, les moteurs industriels et les équipements lourds nécessitent jusqu'à 3 fois leur puissance de fonctionnement au démarrage (demande de pointe).
La conformité détermine les exigences de base : NEC (National Electrical Code) et NFPA 110 imposent une séparation stricte entre les charges critiques pour la sécurité des personnes et les charges de secours facultatives.
Les données dépassent les « règles empiriques » : s’appuyer sur des multiplicateurs de superficie en pieds carrés conduit à un dimensionnement inexact ; un exercice de dimensionnement approprié nécessite des données historiques sur les services publics et une analyse de la charge électrique.
Un dimensionnement précis protège votre installation des pannes imprévisibles. Les ingénieurs doivent calculer les demandes exactes avant de sélectionner l"équipement. Les conjectures mènent à des extrêmes opérationnels dangereux.
Une capacité inadéquate crée une défaillance opérationnelle immédiate lors d’une panne. Les gros équipements nécessitent des pics de courant massifs pour démarrer. Si l"alternateur ne peut pas fournir ce courant d"appel, la tension du système chute. Les disjoncteurs détectent cette chute de tension comme un défaut majeur. Ils se déclenchent immédiatement pour protéger les circuits. Votre installation redevient complètement sombre. Les systèmes de sécurité des personnes ne s’activent pas. Les systèmes de refroidissement critiques sont arrêtés. Vous perdez une infrastructure de données essentielle. Un sous-dimensionnement vous laisse totalement sans protection lorsque vous avez le plus besoin d’énergie.
De nombreux managers pensent que plus c’est toujours mieux, plus c’est grand. C’est une idée fausse et dangereuse. Les unités surdimensionnées fonctionnent avec des charges légères très inefficaces. Les moteurs diesel nécessitent des températures élevées pour une combustion complète. Un fonctionnement inférieur à trente pour cent de la capacité maintient les cylindres trop froids. Le carburant non brûlé et la suie se mélangent dans les gaz d’échappement. Cela crée une boue épaisse et sombre. Les ingénieurs appellent cela « l"empilement humide ». Cela détruit les performances du moteur et crée de graves risques d"incendie. Les unités surdimensionnées au gaz naturel évitent l’empilement humide mais gaspillent des ressources importantes. Ils fonctionnent bien en dessous de leurs plages d’efficacité optimales. Vous brûlez l’excès de carburant sans aucun bénéfice opérationnel.
Un système correctement spécifié répond à des critères d’ingénierie stricts. Vous devez cibler les critères de réussite suivants :
Il gère confortablement de grandes séquences de chargement par étapes sans creux de tension.
Il répond à toutes les exigences des codes locaux NEC et NFPA en matière de sécurité des personnes.
Il fonctionne de manière constante dans sa plage d"efficacité maximale de 70 à 80 pour cent.
Il évite le déclenchement des disjoncteurs lors de démarrages lourds de moteurs.
Il fournit un contrôle de fréquence stable pour les équipements électroniques sensibles.
Vous ne pouvez pas tout sauvegarder efficacement. Vous devez prioriser vos charges électriques. Cela nécessite de séparer les infrastructures critiques des équipements optionnels.
Le Code national de l"électricité définit des niveaux stricts pour l"alimentation de secours. Vous devez séparer ces chargements en branches de transfert distinctes. Les équipements de sécurité des personnes ont toujours la priorité sur les charges optionnelles des installations.
Catégorie NEC | Exigence de restauration | Exemples d"équipement typiques |
|---|---|---|
Urgence / Sécurité des personnes (NEC 700) | Dans les 10 secondes | Éclairage de sortie, pompes à incendie, alarmes de panique, systèmes de sonorisation. |
Veille légalement requise (NEC 701) | Dans les 60 secondes | Désenfumage, CVC critique, réseaux de communication essentiels. |
Veille optionnelle (NEC 702) | Pas de limite de temps stricte | Éclairage standard, serveurs non essentiels, appareils de salle de repos. |
Vous devez calculer les demandes de puissance continue et de pointe. La puissance de fonctionnement est la puissance requise pendant un fonctionnement normal. La puissance de démarrage est la puissance de démarrage massive nécessaire au démarrage des moteurs. Les équipements à forte consommation comprennent les refroidisseurs, les compresseurs d"air et les machines de fabrication lourdes. Ces objets tirent d’immenses charges temporaires. Les codes de conception NEMA fournissent des multiplicateurs de surtension standard pour différents types de moteurs. Vous avez souvent besoin de deux à trois fois la puissance de fonctionnement pour terminer la phase de démarrage. Ne pas tenir compte de cette surtension provoque le calage instantané de l"alternateur.
Vous n’êtes pas obligé de tout commencer en même temps. Le chargement par étapes permet de séquencer les démarrages des équipements. Les contrôleurs logiques programmables gèrent automatiquement cette étape. Vous pourriez d’abord démarrer les pompes à incendie. Dix secondes plus tard, vous démarrez les refroidisseurs. Vingt secondes plus tard, l"éclairage standard s"active. Diviser une surtension massive en trois surtensions plus petites réduit votre besoin maximal en kilowatts. Cette stratégie permet aux installations de spécifier en toute sécurité une empreinte globale plus petite. Il améliore les performances du moteur et stabilise la fréquence.
Chaque installation a des contraintes techniques uniques. Vous devez faire correspondre l'équipement physique à l'infrastructure de votre site. Le choix d’un fiable générateur d’énergie de secours commercial nécessite la compréhension de plusieurs variables essentielles.
Votre nouvelle unité doit correspondre parfaitement à la tension de votre installation. Les petits bâtiments commerciaux utilisent souvent une alimentation monophasée de 120/240 V. Les grandes installations industrielles nécessitent généralement une alimentation triphasée de 277/480 V. Ne pas correspondre à ces spécifications nécessite des transformateurs externes coûteux. Vous devez vérifier les évaluations de votre panneau de service principal avant de commander de l"équipement. Les systèmes triphasés gèrent beaucoup plus efficacement les charges moteur importantes. Ils répartissent la consommation électrique uniformément sur trois lignes distinctes.
Les fabricants évaluent les équipements en fonction de la durée de fonctionnement. La norme ISO 8528 définit ces classifications spécifiques. Une cote de veille s’applique aux pannes d’urgence du réseau. Il suppose des charges variables pour une durée d"exécution annuelle limitée. Une puissance nominale principale s’applique à l’utilisation principale hors réseau. Les unités Prime fonctionnent en continu pendant des heures illimitées. Vous devez sélectionner la note qui correspond à votre intention opérationnelle. L’utilisation d’une unité de secours pour une alimentation continue annule rapidement les garanties du fabricant.
Votre choix de carburant a un impact considérable sur le dimensionnement physique et les performances. Le diesel offre une densité de puissance incroyablement élevée. Il fournit un couple instantané inégalé pour les démarrages lourds de moteurs. Cependant, le diesel reste très vulnérable aux dommages causés par des charges légères. Le gaz naturel fournit un approvisionnement fiable et continu aux services publics. Il produit moins d’émissions sur site. Lorsque vous spécifiez un générateur électrique de secours commercial au gaz naturel , vous êtes confronté à différentes contraintes. Le gaz naturel nécessite souvent un bloc moteur beaucoup plus gros. Il a besoin de plus de déplacement physique pour atteindre la même puissance en kilowatts que le diesel. Il répond également légèrement plus lentement aux charges transitoires massives.
Les calculs sur papier correspondent rarement parfaitement aux réalités du site. Vous devez tenir compte des restrictions physiques et des variables environnementales. Négliger ces détails arrête complètement les installations.
Les unités nécessitent un espace physique important pour leur fonctionnement et leur maintenance. Les enceintes météo personnalisées ajoutent du volume au cadre de base. Les lois de zonage locales imposent des limites strictes d’atténuation acoustique. Vous aurez peut-être besoin d’enceintes acoustiques personnalisées pour respecter les limites restrictives de dbA. Les jeux d’échappement sont également fortement réglementés. Vous ne pouvez pas placer de cheminées d’échappement à proximité des entrées d’air du bâtiment. Les techniciens ont besoin d"un espace libre de trois pieds sur tous les côtés pour l"entretien. Vous devez mapper ces dimensions sur votre plan de site dès le début.
La logistique du carburant dicte souvent la conception finale de votre système. La NFPA 110 impose des durées d"exécution minimales spécifiques pour les applications de sécurité des personnes. Les installations ont généralement besoin de réservoirs d’une durée de fonctionnement minimale de 24 à 72 heures. Ces grands réservoirs de sous-base augmentent considérablement la hauteur totale de l’unité. Les réglementations environnementales imposent des bassins de confinement secondaires. Vous devez capturer tout déversement potentiel de carburant ou d’huile. Ce confinement secondaire ajoute encore plus de complexité à la conception de votre dalle de béton. Vous devez intégrer ces exigences structurelles avant de couler des fondations.
Les générateurs produisent rarement leur puissance nominale parfaite dans le monde réel. Les extrêmes environnementaux réduisent leur capacité réelle. Les ingénieurs appellent cette réduction « déclassement ». Vous devez appliquer des multiplicateurs de déclassement à vos calculs finaux. Les facteurs communs comprennent :
Haute altitude : un air plus fin réduit l’efficacité de la combustion et la puissance totale.
Température ambiante : une chaleur extrême oblige les systèmes de refroidissement à travailler plus fort, épuisant les kilowatts disponibles.
Humidité du site : une humidité élevée déplace l'oxygène dans l'air d'admission, réduisant encore davantage les performances.
Restrictions de circulation d'air : les locaux mécaniques étroits restreignent la ventilation d'admission et limitent le refroidissement des radiateurs.
Vous comprenez maintenant les principes fondamentaux de l’ingénierie. Vous devez passer de la théorie à l’approvisionnement actif. Cela nécessite de collecter des données concrètes et d’interroger rigoureusement les fournisseurs.
La passation des marchés ne peut pas démarrer sans données de référence précises. Demandez à votre équipe chargée des installations de collecter douze mois de données sur la demande de pointe des services publics. Cela montre vos limites historiques réelles des hautes eaux. Vous avez également besoin d’un schéma électrique unifilaire complet. Ce diagramme montre exactement comment l’électricité circule dans votre bâtiment. Il met en évidence les endroits où vos commutateurs de transfert automatiques doivent s"intégrer. Les fournisseurs ont besoin de cette documentation spécifique pour proposer des solutions précises.
Tous les concessionnaires d’équipement n’offrent pas la même rigueur technique. Vous devez examiner de manière agressive vos partenaires d"intégration présélectionnés. Posez des questions techniques spécifiques pour évaluer leurs compétences. Pensez à utiliser cette liste de contrôle d"évaluation numérotée :
Effectuez-vous des tests complets de banc de charge lors de la mise en service finale ?
Comment gérez-vous les demandes de garantie sur les enceintes acoustiques personnalisées ?
Allez-vous gérer le processus local d’autorisation de la qualité de l’air ?
Pouvez-vous fournir des études de cas de séquences de chargement par étapes similaires que vous avez conçues ?
Offrez-vous des délais de réponse garantis pour la maintenance d’urgence ?
Les calculs préliminaires ne vous donnent qu’une estimation approximative du budget. Vous ne pouvez pas finaliser les commandes d’équipement sur la seule base d’estimations. Vous devez passer à une analyse de charge électrique certifiée. Un ingénieur professionnel agréé (PE) doit effectuer cet audit final. Ils mesureront les courants d’appel réels sur vos équipements les plus lourds. Ils confirmeront vos capacités précises de séquence de chargement par étapes. Pour commencer à planifier l’installation de votre générateur d’énergie de secours commercial , engagez dès le début un ingénieur certifié. Cette étape évite des erreurs de dimensionnement coûteuses avant le début de la fabrication.
Le dimensionnement d’une infrastructure de sauvegarde commerciale exige une précision rigoureuse. Vous devez soigneusement équilibrer les demandes de pointe en matière de surtension et un fonctionnement continu efficace. S’appuyer sur des multiplicateurs de base en pieds carrés invite à un échec catastrophique. Nous mettons fortement en garde contre la normalisation d’une unité avant d’effectuer un audit électrique complet du site. Le sous-dimensionnement détruit la continuité opérationnelle lors de pannes de réseau. Un surdimensionnement gaspille du capital et provoque de graves dommages au moteur. Protégez vos opérations en vous fiant aux données concrètes et aux principes d’ingénierie établis. Nous vous encourageons à planifier immédiatement une visite du site par un expert. Un ingénieur agréé peut valider vos calculs de charge exacts et garantir une conformité absolue.
R : Non. Les profils de charge varient considérablement selon le type d’industrie. Un centre de données consomme beaucoup plus d"énergie par pied carré qu"un entrepôt. S"appuyer sur la superficie en pieds carrés ignore complètement les fortes surtensions des moteurs et les densités d"équipement spécifiques. Ce raccourci crée toujours des erreurs de dimensionnement massives et des vulnérabilités opérationnelles.
R : L"empilement humide est l"accumulation de carburant non brûlé et de suie dans les gaz d"échappement des moteurs diesel. Cela se produit lorsque les moteurs fonctionnent en dessous de 30 % de leur capacité. De faibles charges empêchent les cylindres d"atteindre des températures de combustion optimales. Une adaptation étroite de la capacité garantit que le moteur fonctionne efficacement entre 70 % et 80 % de charge, évitant ainsi ces dommages.
R : Vous avez généralement besoin de deux à trois fois la puissance de fonctionnement pour le démarrage initial du moteur. Cependant, l"ajout de démarreurs progressifs ou de variateurs de fréquence (VFD) réduit considérablement cette demande d"appel. Ces appareils augmentent lentement la tension, ce qui vous permet de dimensionner l"ensemble du système électrique de manière plus conservatrice.
R : La mise en parallèle de plusieurs unités plus petites offre une meilleure redondance et évolutivité. Si une unité tombe en panne, les autres continuent de supporter des charges critiques. La mise en parallèle empêche également l"empilage humide pendant les périodes de faible demande. Cependant, une seule grande unité présente des commandes plus simples et évite les dépenses liées à un appareillage de commutation complexe en parallèle.
