Exigences de conception de la salle des générateurs

Les gestionnaires des installations, les ingénieurs et les propriétaires de bâtiments doivent suivre certaines règles pour une salle de générateur. Les choses importantes sont:

• Étapes de sécurité incendie pour les urgences

• Bonne ventilation pour garder l'air frais et sec

• Assez d'espace pour que les machines et les gens se déplacent

• Codes suivants pour la sécurité et la confiance

Une salle de générateur de secours aide le système d'alimentation d'urgence. Ils devraient demander aux experts locaux de répondre aux besoins spéciaux du projet.

Principaux à retenir

• Laissez au moins 36 pouces d'espace ouvert autour des générateurs. Cela aide les gens à travailler en toute sécurité et permettent à l'air de bien se déplacer.

• Construisez des salles de générateurs avec des murs et des portes forts de feu. Ceux-ci protègent les personnes et l'équipement du feu.

• Assurez-vous que la pièce a une bonne ventilation. Gardez la température entre 64 ° F et 80 ° F. Gardez l'humidité entre 40% et 60%.

• Ajoutez l'isolement de l'inoniration et des vibrations à la pièce. Cela abaisse le bruit et assure les gens dans le bâtiment en sécurité.

• Les générateurs de test souvent. Faire des chèques hebdomadaires, des tests de charge partiel mensuels et des tests de charge annuels. Cela garantit que l'alimentation d'urgence fonctionne en cas de besoin.

Exigences de taille de la salle des générateurs

Lorsque vous concevez une salle de générateurs, vous devez connaître les exigences de taille de la salle du générateur. Ces règles aident à protéger les gens et à faciliter l'entretien. Ils s'assurent également que la salle suit les codes. La bonne taille permet de bien se déplacer et réduit les risques.

Délies minimales

Toutes les salles de générateurs doivent respecter les normes de dégagement minimales. Ces dégagements permettent aux travailleurs d'atteindre l'équipement des chèques et des réparations. Ils aident également à circuler l'air autour du générateur.

• Vous avez besoin d'au moins 36 pouces d'espace autour de chaque générateur pour la maintenance, comme le dit NFPA 110.

• Les unités de générateur extérieur doivent avoir au moins 5 pieds d'espace des ouvertures ou des murs du bâtiment qui peuvent brûler, après NFPA 37.

• Les directives du fabricant disent souvent de garder au moins cinq pieds de tout bâtiment ou de la chose inflammable.

• Les codes et les fabricants disent que de bonnes systèmes de ventilation et d'échappement sont importants.

• Les plates-formes surélevées doivent être d'au moins 36 pouces de large des rails du générateur afin que les travailleurs puissent faire un entretien complet.

Astuce: Regardez toujours les codes locaux et les instructions du fabricant avant de terminer les exigences de taille de la salle du générateur. Certaines règles peuvent être plus strictes en fonction du type de générateur ou de la source de carburant.

Espace de l'allée

L'espace de l'allée est très important pour les exigences de taille de la salle des générateurs. Il permet aux travailleurs de se déplacer en toute sécurité et aide à arrêter les accidents. Le Code national électrique (NEC) donne des règles de largeur d'allée claires basées sur la tension.

• Si l'équipement est supérieur à 1 200 ampères et plus large que 6 pieds, les sorties doivent être aux deux extrémités de la pièce.

• Le dégagement latéral doit être d'au moins 30 pouces ou aussi large que l'équipement, le plus grand.

• Le dégagement de hauteur devant l'équipement doit être d'au moins 6,5 pieds ou aussi grand que l'équipement.

Une salle de générateurs devrait laisser deux personnes passer facilement. Ceci est utile en cas d'urgence et pour les contrôles réguliers.

Mise en page

La disposition d'une salle de générateurs affecte la sécurité, l'entretien et la façon dont les choses fonctionnent. Une bonne conception suit les exigences de taille de la salle des générateurs et facilite l'atteinte de tous les équipements.

• Mettez les générateurs dans leurs propres chambres avec des murs incendie.

• Gardez des chemins clairs pour alimenter les réservoirs et les tuyaux pour la maintenance.

• Ne stockez pas des choses qui peuvent brûler dans la salle des générateurs.

• Mettez les vannes d'arrêt à distance manuelles pour les pompes à carburant où ils sont faciles à atteindre.

• Assurez-vous que les pompes de transfert de carburant ne fonctionnent que lorsque le générateur est allumé.

• Ajoutez une protection de gicleurs d'incendie qui fonctionne à la température la plus élevée attendue.

• Placez la salle des générateurs à côté de la salle de distribution d'alimentation pour un câblage plus facile.

• Il est préférable de mettre la pièce au premier étage pour une bonne ventilation et des échappements de fumée, mais de nombreux bâtiments utilisent des sous-sols. Dans les sous-sols, assurez-vous qu'il y a une forte ventilation et un bon accès.

• Un mur doit faire face à l'extérieur pour aider à la ventilation et à la fumée d'échappement.

• Ne mettez pas la pièce dans des endroits humides ou sous les conduites d'eau.

La disposition de la salle de la machine doit permettre aux gens de se déplacer facilement, de faire un entretien sûr et de partir rapidement si nécessaire. Les codes locaux et les directives du fabricant aident à décider de la conception finale. Ils s'assurent que la salle des générateurs répond à toutes les exigences de taille de la salle des générateurs et fonctionne en toute sécurité.

Ventilation et flux d'air

Une bonne ventilation et un flux d'air aident à garder une salle de générateur en sécurité. La conception doit laisser l'air se déplacer et la chaleur quitte la pièce. Cela protège l'équipement et les personnes. La température, l'humidité et le mouvement de l'air sont tous importants pour le refroidissement.

Contrôle de la température

Un générateur fait beaucoup de chaleur lorsqu'il fonctionne. La chambre doit rester au frais, donc rien n'est endommagé. Les experts disent que la température doit être comprise entre 64 ° F et 80 ° F. Il ne devrait jamais dépasser 104 ° F. Si c'est le cas, le générateur perd l'énergie. Pour chaque 18 ° F supérieur à 104 ° F, le générateur peut perdre jusqu'à 15% de sa puissance. À 122 ° F, le risque d'échec est plus élevé. La chaleur élevée fait que les pièces électriques s'usent plus rapidement. La surchauffe peut provoquer des brûlures ou arrêter le système.

Remarque: Utilisez toujours une bonne ventilation pour garder l'air propre et frais. Cela aide le générateur à se débarrasser de la chaleur et le maintient bien.

Une bonne pièce utilise des ventilateurs, des évents ou des perspectives pour déplacer l'air chaud. L'air frais vient de l'extérieur. Il est préférable de faire face à un mur à l'extérieur. Cela facilite la mise en place de ventilateurs d'échappement et d'évents.

Humidité

Le contrôle de l'humidité garde le générateur à l'abri des problèmes de rouille et d'électricité. La meilleure plage d'humidité est de 40% à 60%. Cela empêche l'eau de s'accumuler sur les fils et le métal. Il maintient également l'isolation forte et arrête la condensation.

• Une humidité élevée provoque de la rouille sur les terminaux et les panneaux.

• L'eau abaisse la résistance à l'isolation et peut provoquer des fuites.

• La condensation des changements de température peut provoquer des défauts.

• Les déshumidifiants industriels aident à maintenir l'humidité stable.

Si l'humidité devient trop élevée, l'eau peut rester coincée dans l'isolation. C'est difficile à réparer et peut blesser le générateur au fil du temps. Lorsque le générateur est éteint, les unités refroidies par air ont plus de problèmes d'humidité. Les radiateurs ou l'air sec aident à arrêter cela. Garder l'humidité correcte fait durer le générateur plus longtemps.

Mouvement aérien

Le mouvement de l'air aide à éliminer la chaleur du moteur et à l'échappement. Il apporte également de l'air frais pour le refroidissement. Les salles de générateurs ont besoin de beaucoup de changements d'air chaque heure. Les grandes chambres peuvent nécessiter jusqu'à 60 changements d'air toutes les heures. Cela signifie que l'air est remplacé à chaque minute. Le flux d'air élevé peut rendre la pièce venteuse, mais elle est nécessaire.

• Les tuyaux d'échappement ajoutent plus de chaleur à la pièce.

• Les grands générateurs dégagent beaucoup de chaleur.

• Certains conceptions utilisent des radiateurs à distance pour réduire les besoins de flux d'air.

• Certains systèmes utilisent des taux de flux d'air de 53 000 cfm ou plus.

Astuce: Faites toujours correspondre le mouvement de l'air à la taille et à la chaleur du générateur. Mettez des évents d'échappement et des ventilateurs sur un mur extérieur pour de meilleurs résultats.

Une bonne ventilation et dissipation thermique gardent la salle de génération en sécurité. Cela protège l'équipement, réduit les risques et aide le générateur bien à fonctionner.

Sécurité incendie et conformité du code

Incendie

NFPA 110 a des règles solides pour la sécurité incendie dans les salles de générateurs. Chaque salle des générateurs d'intérieur a besoin de murs et de portes qui peuvent arrêter le feu pendant deux heures. La pièce doit être séparée du reste du bâtiment. Seuls l'équipement d'alimentation d'urgence peut entrer à l'intérieur. Vous ne pouvez pas mettre d'autres choses ou systèmes dans la pièce. Si des bouches d'aération passent par les murs, ils doivent également arrêter le feu pendant deux heures. Cela protège la pièce du feu. Ces règles sont les mêmes pour toutes les salles de générateurs, quel que soit le type de bâtiment.

Matériaux muraux et porte

Les bons matériaux aident à la sécurité incendie et au contrôle du bruit. Les unités de maçonnerie en béton (CMU) sont bonnes pour les murs de la pièce du générateur. Ils sont forts et peuvent arrêter le feu jusqu'à quatre heures. Les murs CMU aident également à bloquer les sons forts du générateur. Certaines chambres utilisent des murs avec de nombreuses couches. Ces couches peuvent avoir une isolation épaisse, une mousse spéciale et des pièces de blocage du bruit. Tous les matériaux ne doivent pas prendre feu facilement. Les portes doivent se fermer étroits pour garder le son. Les systèmes d'air peuvent utiliser des chicanes ou des tuyaux inclinés pour réduire le bruit tout en laissant le déplacement de l'air.

Séparation

Les chambres des générateurs doivent rester en dehors des autres parties du bâtiment. Les règles disent d'utiliser des barrières ou des planchers d'incendie qui arrêtent le feu pendant deux heures. Les commutateurs de transfert ont besoin de leurs propres chambres avec la même cote d'incendie. Les bouches d'aération doivent sortir directement à l'extérieur. Les conduits doivent correspondre à la cote de feu de la pièce et ne peuvent pas avoir d'amortisseurs. Les lignes électriques du générateur doivent s'exécuter par elles-mêmes. Ces étapes aident à protéger la salle des générateurs et à protéger le reste du bâtiment.

Astuce: utilisez toujours une isolation qui ne brûle pas ou ne ralentit pas le feu. Cela donne plus de sécurité et respecte les règles.

Contrôle du bruit de la salle du générateur

Les salles de générateurs peuvent être très bruyantes. Ce bruit peut déranger les gens du bâtiment. Cela peut également affecter les voisins. Les gestionnaires des installations doivent réduire le bruit. Ils doivent garder le son dans la loi. Cela aide tout le monde à rester à l'aise.

Atténuation solide

Une atténuation saine signifie rendre le générateur plus silencieux. Il existe de nombreuses façons de le faire:

• Les enceintes au son utilisent des panneaux avec de nombreuses couches. L'extérieur est solide. L'intérieur a des matériaux qui absorbent le son.

• Les silencieux et les silencieux de bruit rendent le moteur à épuiser plus silencieux. Ils viennent en différents types. Certains utilisent des ondes sonores. Certains absorbent le son. Certains font les deux.

• L'isolation acoustique à l'intérieur de l'enceinte absorbe le son qui rebondit.

• Les chicanes d'atténuation d'air de refroidissement rendent moins le bruit du flux d'air.

• Les barrières acoustiques et l'aménagement paysager aident à bloquer le bruit. Des buissons ou des arbres épais peuvent également vous aider.

• La maintenance régulière maintient les silencieux et les filtres qui fonctionnent bien.

Les règles locales fixent des limites de bruit pour les salles de générateur. Les gestionnaires des installations doivent d'abord vérifier ces règles. Ils ont besoin de connaître les limites avant de planifier l'insuffisance. Le tableau ci-dessous montre des limites de bruit communes pour le jour et la nuit dans différentes zones:

CONSEIL: Vérifiez toujours les règles de bruit locales avant de mettre des générateurs.

Isolement des vibrations

L'isolement des vibrations empêche le bruit de se déplacer dans le bâtiment. Il existe différentes façons de le faire:

1. Les coussinets de vibration et les ressorts arrêtent les vibrations à haute fréquence. Les coussinets en caoutchouc néoprène et en liège fonctionnent mieux qu'un seul matériau.

2. Les ressorts à haute conformité avec au moins 2 pouces de compression arrêtent les vibrations basse fréquence. Les ressorts en cage aident à garder les choses stables.

3. L'utilisation de pads et de ressorts fonctionne bien pour la plupart des endroits.

4. Certains endroits utilisent une base d'inertie. Il s'agit d'un cadre en acier lourd rempli de béton. Il pèse au moins 150% de l'ensemble du générateur. Les ressorts entre le générateur, la base d'inertie et le sol aident à arrêter les vibrations.

5. Les tuyaux et conduits métalliques flexibles empêchent les vibrations de se déplacer à travers des connexions dures.

6. Scellez tous les trous dans les enclos et les bases d'inertie avec du calfeutrage doux qui ne devient pas dur.

Les gestionnaires des installations devraient travailler avec les fabricants sur l'isolement des vibrations. Cela garantit que le système contrôle le bruit au besoin.

Systèmes auxiliaires

Système d'échappement

Un bon système d'échappement assure la sécurité des personnes et de l'équipement. Il éloigne les gaz dangereux des apports d'air, des fenêtres et des portes. Le système doit gérer la chaleur, donc rien n'est endommagé. Les silencieux et autres pièces aident à réduire le bruit et à étaler les gaz en toute sécurité. Les contrôles réguliers trouvent des fuites, de la rouille ou des pièces en vrac. Prendre soin des silencieux et des boucliers thermiques maintient le bruit et protège l'équipement de la chaleur. Pour les configurations intérieures, les moniteurs de monoxyde de carbone et les ventilateurs solides empêchent le gaz toxique de s'accumuler. Le tuyau d'échappement de fumée doit aller directement à un mur extérieur pour une libération sûre.

Exigences clés pour la conception du système d'échappement:

1. Mettez les tuyaux d'échappement loin des endroits où les gens sont.

2. Contrôler la chaleur pour garder les pièces en sécurité.

3. Utilisez des silencieux qui respectent les règles de bruit et de sécurité.

4. Vérifiez souvent les fuites et les blocages.

5. Prenez soin des silencieux et des boucliers de chaleur.

6. Surveillez le monoxyde de carbone et utilisez de bons fans à l'intérieur.

Stockage de carburant

Le stockage du carburant aide le travail d'alimentation d'urgence. Il doit suivre des règles de sécurité strictes. Les générateurs fonctionnent mieux à l'extérieur ou dans des endroits avec un bon flux d'air. À l'intérieur, gardez au moins 5 pieds entre le générateur et les choses qui peuvent brûler. Utilisez des couvercles et des espaces résistants au feu avec flux d'air pour le stockage du carburant. Stockez le carburant dans des conteneurs sûrs loin des choses qui peuvent prendre feu. Gardez la chaleur à l'écart pour arrêter la surchauffe. Les extincteurs doivent être faciles à atteindre et à vérifier souvent. Vérifiez souvent les systèmes et les fils de carburant pour arrêter les problèmes. Fondez le générateur et ne le surchargez pas.

Les hôpitaux doivent planifier jusqu'à 96 heures d'utilisation d'urgence, mais ils n'ont pas besoin de garder tout carburant sur place. Traite des fournisseurs ou changeant la façon dont les choses courent peuvent aider. Pour les systèmes de sécurité vie, gardez suffisamment de carburant sur place pendant 1,5 heure. Le diesel, l'essence et le propane nécessitent chacun un stockage spécial. Les installations doivent vérifier la qualité du carburant, utiliser d'abord le vieux carburant et prendre soin des réservoirs pour que les choses fonctionnent.

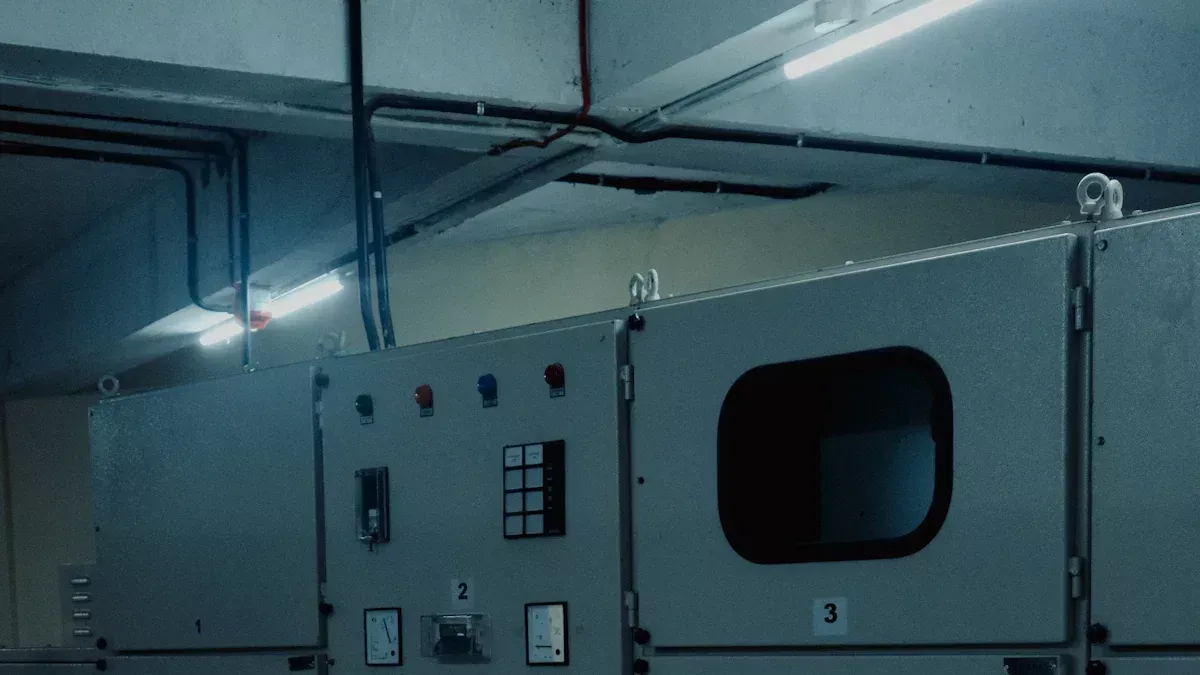

Interrupteur de transfert

Le commutateur de transfert automatique (ATS) contrôle la commutation entre l'utilitaire et l'alimentation d'urgence. NFPA 110 a des règles strictes pour mettre en place l'ATS. L'ATS et le générateur diesel d'urgence doivent être dans leur propre chambre avec des murs de feu de deux heures. Aucun autre équipement ne peut être dans cette pièce. Le niveau 1 ATS ne peut pas partager un espace avec un équipement de service normal à moins qu'il y ait un double espace. Utilisez des fils résistants au feu.

Les interrupteurs de transfert doivent être effectués pour une utilisation d'urgence, construit dans une usine et testé. Les verrous mécaniques arrêtent les sources d'alimentation du mélange. Les unités ATS ont des minuteries, des minuteries de test du moteur et des commutateurs de test pour une utilisation sûre.

Stockage de maintenance

Un bon stockage de maintenance maintient le générateur de moteur de veille sûr et facile à atteindre. Gardez au moins 5 pieds entre le générateur et les choses qui peuvent brûler. Utilisez des couvertures résistantes au feu. Stockez le carburant dans une zone différente avec flux d'air à l'aide de conteneurs sûrs. Couvrir les fils pour arrêter la surchauffe. Les extincteurs doivent être proches du générateur et vérifier souvent. Vérifiez souvent les conduites de carburant et les fils. Fondez le générateur et ne surchargez pas de circuits. Enseignez au personnel la sécurité et que faire en cas d'urgence. Mettez des alarmes de monoxyde de carbone et assurez-vous qu'il y a un flux d'air.

• Enseignez au personnel à utiliser le générateur en toute sécurité.

• Choisissez une personne pour gérer les problèmes du générateur.

• Gardez un journal pour les enregistrements de maintenance.

• Démarrez souvent le générateur et résolvez rapidement les problèmes.

• Offrir une protection auditive aux travailleurs.

• Utilisez des couvertures ou des boîtiers pour protéger les générateurs contre les intempéries.

CONSEIL: Remarquez uniquement lorsque le générateur est cool pour arrêter les incendies.

Tests et mise en service

Tests système

Les gestionnaires des installations doivent tester le système d'alimentation d'urgence avant son utilisation. Ils utilisent un processus étape par étape pour s'assurer qu'il est sûr et fonctionne bien. Les étapes sont:

1. Les tests de témoins d'usine vérifient si le générateur fonctionne juste avant qu'il ne quitte l'usine.

2. L'inspection de l'acceptation du site s'assure que l'équipement correspond à ce qui a été commandé.

3. Les tests préfonctionnels vérifient si le système est installé à droite et s'allume.

4. Les tests de performances fonctionnels examinent les dispositifs de sécurité, les commandes automatiques et la communication à distance.

5. Les tests de systèmes intégrés, appelés le test 'Pull-the-Plug ', agit comme une véritable urgence en éteignant la puissance.

Les chèques hebdomadaires aident à trouver des problèmes tôt. Chaque mois, un test de charge partiel exécute le générateur à environ 30% pendant 30 minutes. Chaque année, un test de charge plus grand suit les règles NFPA 110. Les banques de chargement peuvent être utilisées si des tests réels ne sont pas possibles. Après dix mois, une visite de retour vérifie si tout fonctionne bien. Les tests de maintenance en cours utilisent des règles ANSI NETA pour maintenir le système fiable.

Conseil: le personnel de formation les aide à utiliser le système en toute sécurité en cas d'urgence.

Documentation

Une bonne documentation aide à assurer la sécurité du système et à suivre les règles. Les gestionnaires des installations font plusieurs documents lors de la mise en service:

1. Les exigences du projet du propriétaire (OPR) répertorient ce dont le projet a besoin.

2. Le plan de mise en service montre ce qui sera fait, quand et par qui.

3. Les procédures de test et les listes de contrôle s'assurent que le système fonctionne correctement.

4. Les rapports de mise en service notent ce qui a été trouvé et si des règles ont été respectées.

5. Le matériel de formation enseigne au personnel comment utiliser le système.

6. Les manuels des opérations et de la maintenance (O&M) donnent des instructions pour prendre soin du système.

Ashrae dit de fabriquer des manuels système et des documents de formation. Ces dossiers aident le personnel à prendre soin du système d'alimentation d'urgence et à suivre les règles. La documentation a également des vérifications, des permis et des diagrammes système. Les gestionnaires des installations conservent ces dossiers à jour pour les chèques et usage ultérieur.

Remarque: Les bons dossiers aident le personnel à agir rapidement en cas d'urgence.

Conclusion

Une bonne salle de générateurs assure la sécurité des gens et des machines. La pièce doit être assez grande et avoir une forte sécurité incendie. Il a également besoin d'air pour bien se déplacer. Chaque bâtiment doit suivre les règles locales et parler aux experts. Les experts peuvent aider à vérifier les étapes et les règles. Ils peuvent aider à planifier une salle de générateur sûr. Un plan attentif garde le pouvoir prêt pour toute urgence.

Le groupe Liyu a des générateurs de gaz et des ensembles de générateurs de gaz conteneurisés en qui vous pouvez faire confiance. Ils aident les clients à choisir les bons produits pour leurs besoins. Contactez le groupe Liyu pour en savoir plus ou obtenir un devis.

FAQ

Quel est le dégagement minimum requis autour d'un générateur?

Les gestionnaires des installations ont besoin de 36 pouces d'espace autour de chaque générateur. Cet espace permet aux travailleurs de faire un entretien sûr. Il aide également l'air à se déplacer autour du générateur. La règle suit les normes NFPA 110.

Comment la ventilation affecte-t-elle la sécurité des salles du générateur?

La ventilation enlève la chaleur et l'humidité de la pièce. Il maintient l'équipement frais et sec. Un bon flux d'air cesse de surchauffer et protège les pièces électriques.

Pourquoi une salle de générateurs devrait-elle être près de la salle de distribution d'énergie?

Mettre la salle des générateurs près de la salle de distribution d'alimentation rend le câblage plus court. Cela facilite tout installer. Il aide également les travailleurs à atteindre rapidement l'équipement pour les chèques ou les urgences.

Quels matériaux fonctionnent le mieux pour les murs de la salle des générateurs?

Les unités de maçonnerie en béton (CMU) sont fortes et résistent bien au feu. Ils bloquent le bruit et durent longtemps. Les murs CMU rencontrent des codes de sécurité et aident à garder la pièce silencieuse.

À quelle fréquence les gestionnaires des installations devraient-ils tester les générateurs d'urgence?

Les gestionnaires des installations devraient tester les générateurs chaque semaine. Ils devraient faire un test de charge partiel chaque mois et un test de charge complet chaque année. Les contrôles réguliers aident à trouver des problèmes tôt.

Astuce: Écrivez toujours chaque test et inspection que vous faites.
