Des pannes de courant frappent de manière inattendue les installations commerciales. Ils paralysent immédiatement les opérations critiques. Les temps d"arrêt imprévus corrompent les données sensibles. Il arrête complètement les lignes de production automatisées. Chaque minute passée dans l’obscurité épuise les revenus de l’entreprise. Investir dans une solution d’alimentation résiliente signifie bien plus que l’achat d’un gros moteur. Cela nécessite de coordonner une infrastructure électrique avancée. Sans un système unifié, votre bâtiment reste vulnérable. Nous vous guiderons dans la conception d’un environnement énergétique d’urgence cohérent. Vous verrez comment les générateurs, les commutateurs de transfert et les appareillages de commutation fonctionnent ensemble. Nous fournissons un cadre transparent pour évaluer ces composants. Les gestionnaires d"installations peuvent utiliser ces connaissances pour prendre des décisions indépendantes du fournisseur. Les responsables des achats apprendront à intégrer ces éléments de manière transparente. Votre objectif ultime est un fonctionnement continu et fiable. Poursuivez votre lecture pour découvrir le chemin vers une intégration électrique parfaite.
Un générateur d"énergie de secours commercial est aussi fiable que son infrastructure de support (ATS et appareillage de commutation).
L"appareillage de commutation gère la distribution d"énergie et la protection contre les pannes, tandis que l"ATS agit comme le cerveau automatisé pour la commutation de source ; Comprendre cette distinction évite une surspécification ou une sous-spécification coûteuse.
La conformité (par exemple, la norme NFPA 110 pour les hôpitaux/centres de données) dicte la disposition de la salle du générateur, la ventilation et les mesures de temps de réponse.
Le coût total de possession (TCO) doit prendre en compte les complexités d"intégration, les contraintes d"encombrement et la maintenance du cycle de vie, et pas seulement les coûts initiaux de l"équipement.

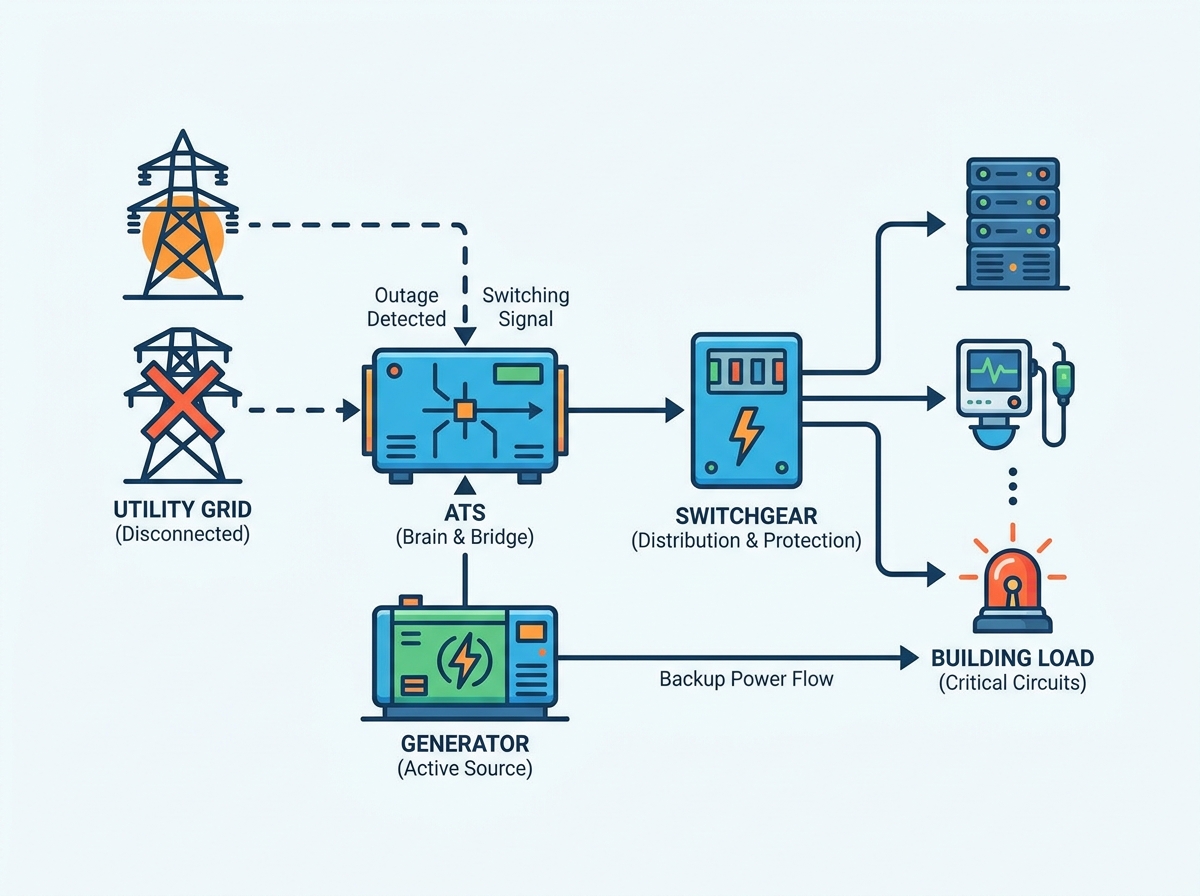

Une installation résiliente repose sur une réponse d’urgence en boucle fermée. Ce système dépend d’une triade distincte de composants. Vous avez besoin d"un générateur robuste, d"un commutateur de transfert automatique (ATS) et d"un appareillage de commutation fiable. Ils interagissent en permanence pour surveiller les flux des services publics. Ils constituent la colonne vertébrale de votre installation.
L"ATS surveille en permanence la tension du réseau entrant. Il détecte une anomalie presque instantanément. Il envoie ensuite un signal de démarrage au moteur du générateur. Le générateur démarre et atteint sa vitesse de fonctionnement. Ensuite, l"ATS bascule la charge de l"installation vers cette nouvelle source d"alimentation. Enfin, l’appareillage distribue cette énergie en toute sécurité dans votre bâtiment.
Une configuration optimisée permet une restauration de puissance en moins de 10 secondes. Il maintient la stabilité de la charge lors de transitions brusques. Vous évitez complètement les chutes de tension dangereuses. Le système isole votre bâtiment en toute sécurité. Cela vous déconnecte physiquement du réseau électrique mort. Cela évite un retour d’énergie mortel dans les lignes électriques publiques.
De nombreux acheteurs commettent ici une erreur critique. Ils achètent des composants provenant de niveaux de performances incompatibles. Certains choisissent un moteur haut de gamme mais installent un appareillage de commande économique. D’autres mélangent des protocoles de communication numérique incompatibles. Ces silos de composants conduisent à des échecs d’intégration catastrophiques. Un système décousu échouera lors d’une véritable panne de courant. Vous devez exiger une compatibilité transparente entre les trois piliers. Votre équipe d’ingénierie doit vérifier ces poignées de communication dès le début.
La planification des installations commence par l’évaluation des besoins en espace. L"empreinte physique s"étend bien au-delà du bloc moteur. Vous devez prévoir un espace important pour les réservoirs de carburant en vrac. L’acheminement des gaz d’échappement nécessite un dégagement important en hauteur. Les techniciens ont besoin d"au moins trois pieds d"espace de marche autour de l"unité. Cet espace libre garantit un accès sécurisé pour la maintenance.
La conformité environnementale détermine fortement la conception des pièces. Les normes NFPA 110 dictent des règles strictes. Ils régissent les systèmes d"alimentation d"urgence et de secours (EPSS). Les installations critiques doivent respecter des désignations de classe et de type spécifiques. Par exemple, un système « Type 10 » doit rétablir l"alimentation dans un délai de dix secondes. Un système de « Classe 48 » doit transporter suffisamment de carburant pour 48 heures de fonctionnement continu.
La gestion thermique constitue une exigence de sécurité critique. Les générateurs produisent une immense chaleur pendant leur fonctionnement. Une mauvaise ventilation entraîne un déclassement important du moteur. Cela oblige le système à réduire sa puissance de sortie. Cela peut même déclencher une panne catastrophique lors d’une durée d’exécution prolongée. Vous devez mettre en œuvre des solutions de flux d’air robustes. Des persiennes motorisées et des ventilateurs de radiateur massifs aspirent de l"air frais à travers le moteur.
Les codes municipaux imposent des réglementations acoustiques strictes. Les environnements urbains limitent les niveaux de décibels autorisés à la limite de propriété. Vous avez souvent besoin d’enceintes d’insonorisation spécialisées. Ces carters personnalisés absorbent les vibrations du moteur et le bruit mécanique. Les normes d’émissions peuvent nécessiter des technologies avancées de nettoyage des gaz d’échappement. Vous aurez peut-être besoin de filtres à particules diesel pour répondre aux exigences locales en matière de qualité de l"air.
Ne sous-estimez pas ici les risques de mise en œuvre. La rénovation d"une salle existante présente des défis d"ingénierie considérables. Cela coûte souvent plus cher qu’une nouvelle construction. Vous faites face à des besoins en renforcement structurel. Les murs existants peuvent ne pas supporter de lourdes canalisations d’échappement. Les bâtiments plus anciens ne disposent généralement pas de voies d’évacuation restrictives. La modernisation de ces espaces nécessite une planification architecturale minutieuse.
Vous devez comprendre les rôles exacts de ces appareils vitaux. Ils accomplissent des tâches très différentes.
L"ATS fonctionne comme un pont intelligent. Il surveille en permanence l’alimentation électrique. Dès qu"il détecte une panne, il le signale au générateur. Il transfère ensuite votre charge en toute sécurité vers la source de sauvegarde.
L"appareillage de commutation sert de distributeur et de protecteur. Il achemine l’énergie vers des circuits spécifiques du bâtiment. Il utilise des disjoncteurs robustes. Ces disjoncteurs évitent les surcharges électriques dangereuses. Ils isolent les défauts électriques avant qu"ils ne se propagent.
Évaluez un ATS en fonction de ses types de transition. Vous pouvez choisir une commutation de transition ouverte. Cela provoque un bref scintillement pendant le changement. Alternativement, la commutation à transition fermée fonctionne mieux pour les charges sensibles. Il synchronise brièvement le générateur et le réseau. Il évite complètement toute perte de puissance momentanée. Vous devez également envisager les fonctionnalités de contournement et d’isolation. Ils permettent une maintenabilité simultanée. Vous pouvez entretenir le mécanisme ATS en toute sécurité. Vous n’aurez jamais besoin de mettre votre installation hors ligne.
Évaluez l’appareillage de commutation en fonction de la taille de l’installation. Vous devez choisir entre les configurations basse tension et moyenne tension. La basse tension fonctionne bien pour les bâtiments commerciaux standard. La moyenne tension gère d’immenses campus industriels. Les appareillages intelligents modernes offrent un délestage numérique. Il fournit des analyses en temps réel. Les configurations mécaniques traditionnelles ne disposent pas de ces capacités avancées.
Fonctionnalité | Commutateur de transfert automatique (ATS) | Appareillage de commutation |
|---|---|---|
Fonction principale | Commute la source d’alimentation du service public au générateur. | Distribue l’énergie aux circuits de l’installation en toute sécurité. |
Protection contre les pannes | Minimal. S"appuie sur des disjoncteurs externes. | Haut. Contient des disjoncteurs principaux et de dérivation. |
Placement | Entre l"alimentation électrique et le générateur. | En aval de l"ATS, alimentant le bâtiment. |
Besoins de maintenance | Calibrage des mécanismes et nettoyage des contacts. | Numérisation thermographique et tests de disjoncteurs. |
Méfiez-vous du verrouillage du fournisseur. L’utilisation d’un seul fabricant simplifie votre configuration initiale. Cependant, cela restreint considérablement votre flexibilité future. L’intégration des meilleurs composants offre une meilleure valeur à long terme. Vous utilisez simplement des protocoles de communication standards. Modbus et BACnet permettent aux différentes marques de communiquer parfaitement. Cette architecture ouverte empêche de futurs monopoles de tarification.
Les responsables des installations doivent d’abord procéder à un profilage de charge rigoureux. Une analyse précise de la charge évite les pièges courants en matière de dimensionnement. Vous devez connecter des enregistreurs de données à vos panneaux électriques principaux. Enregistrez la consommation d’énergie pendant trente jours continus. Cela révèle vos véritables demandes maximales.
Le surdimensionnement d"un générateur provoque un empilement humide dans les moteurs diesel. Le carburant non brûlé s"accumule dans le système d"échappement. Cela ruine l’efficacité et crée des risques d’incendie. Un sous-dimensionnement entraîne des chutes de charges. Cela provoque des dégâts matériels immédiats. Vous devez spécifier exactement la bonne capacité.
La sélection de la source de carburant dicte vos résultats en matière de performances. Chaque type de carburant présente des caractéristiques opérationnelles distinctes.
Diesel : Offre une densité énergétique incroyablement élevée. Il offre les temps de réponse les plus rapides. Cependant, le diesel nécessite un polissage rigoureux du carburant. Vous devez gérer le stockage sur site avec soin pour éviter toute dégradation.
Gaz naturel : garantit un approvisionnement continu en carburant. Cela brûle beaucoup plus proprement. Vous évitez les réservoirs de stockage massifs sur site. Pourtant, les pipelines municipaux restent vulnérables. Les tremblements de terre ou les intempéries peuvent complètement perturber ce réseau d’approvisionnement.
Vous devez également planifier l’évolutivité. Les entreprises se développent et les demandes d’énergie augmentent. Les centres de données en pleine croissance nécessitent des capacités de génération parallèle. Vous pouvez relier plusieurs moteurs plus petits ensemble. Les campus de santé s'appuient fortement sur la redondance N+1. Cela signifie que vous installez un générateur de plus que ce dont vous avez strictement besoin. Les systèmes de générateurs de secours adaptables pour les bâtiments commerciaux évoluent facilement. Vous pouvez ajouter de la capacité sans remplacer l’intégralité de l’infrastructure.
Les défis d"installation cachés surprennent de nombreux gestionnaires d"installations. Ne vous concentrez pas uniquement sur l’achat du matériel. Vous devez tenir compte des procédures lourdes de grutage et de gréage. Faire entrer un gros moteur dans un sous-sol nécessite une logistique spécialisée. Les fermetures de rues et les permis municipaux nécessitent une planification avancée.
Les dalles structurelles en béton nécessitent une ingénierie spécialisée. Un générateur en marche crée d’immenses vibrations. La fondation doit absorber ces forces dynamiques. La mise à niveau des panneaux électriques existants devient souvent nécessaire. Les panneaux plus anciens ne peuvent pas accepter les nouvelles connexions de l"appareillage de commutation. Vous aurez peut-être besoin d’une refonte complète de la salle électrique.
Les réalités de la mise en service exigent une surveillance rigoureuse. Vous ne pouvez pas ignorer les tests d"acceptation du site (SAT). Les installateurs doivent prouver que le système fonctionne sous des contraintes réelles. Les tests par banc de charge restent absolument obligatoires. Les techniciens attachent d’énormes charges artificielles au générateur. Ils le font fonctionner à capacité maximale pendant plusieurs heures. Vous devez vérifier la capacité complète du système avant le transfert des installations. Cela garantit que le moteur ne surchauffera pas en cas de crise réelle.
Les opérations à long terme nécessitent des routines d’inspection dédiées. Vous avez besoin de calendriers stricts pour l’étalonnage de l’ATS. Les contacts s"usent avec le temps. Les appareillages de commutation exigent des inspections thermographiques annuelles. Les techniciens utilisent des caméras infrarouges pour repérer les connexions desserrées et en surchauffe. Le générateur nécessite un entretien préventif complet. Vous devez changer l"huile, remplacer les filtres et tester les batteries. Un entretien adéquat garantit un déploiement rapide lors d’une véritable panne de courant.
Votre matrice d’approvisionnement nécessite des paramètres stricts et mesurables. Les spécifications de base ne font qu’effleurer la surface. Une demande de proposition (RFP) efficace exige des accords de niveau de service (SLA) stricts. Vous devez vérifier la disponibilité garantie des pièces de rechange. Vérifiez toujours la proximité physique des techniciens certifiés OEM. Vous en avez besoin sur place en quelques heures, et non en quelques jours.
Engager un ingénieur électricien spécialisé reste une première étape obligatoire. Ils effectuent un audit approfondi du site. Faites-le avant de contacter un revendeur d’équipement. Des ingénieurs indépendants protègent vos meilleurs intérêts. Ils conçoivent un système adapté à la disposition unique de vos installations.
Suivez ces prochaines étapes immédiates pour sécuriser votre installation :
Auditez minutieusement vos données de charge historiques actuelles. Identifiez les pics saisonniers.
Classez les circuits de construction en niveaux critiques et non critiques. Cartographiez les systèmes essentiels de sécurité des personnes.
Planifiez un examen complet de la conformité à la NFPA. Vérifiez les codes du bâtiment locaux.
Rédiger un premier plan d’aménagement de l’emprise des équipements. Mesurez les portes d’accès et les dégagements aériens.
Consultez un spécialiste certifié en conception de systèmes pour la validation technique.
L’exécution de ces étapes élimine systématiquement les incertitudes. Vous construisez une infrastructure hautement résiliente.
Une stratégie d’alimentation de secours réussie exige une parfaite harmonie des composants. Il intègre parfaitement l’agencement de votre salle de générateur. La sélection précise de l'ATS constitue le cerveau automatisé de l'opération. Une distribution d'appareillage robuste protège les circuits vitaux de votre bâtiment. L’achat d’équipement autonome sans stratégie d’intégration est un risque d’échec. Chaque pièce doit communiquer parfaitement. Nous encourageons fortement les lecteurs à demander un audit complet de l’alimentation électrique du site. Contactez-nous pour évaluer les besoins spécifiques de vos installations. Procurez-vous dès aujourd’hui un fiable générateur d’énergie de secours commercial . Protégez vos actifs contre les pannes imprévisibles du réseau. Contactez nos experts pour concevoir votre configuration optimale de générateur d’énergie de secours commercial et commencer la mise à niveau de votre infrastructure.
R : La NFPA 110 établit des normes strictes pour les systèmes d"alimentation électrique de secours de niveau 1. Ces systèmes prennent en charge les opérations critiques pour la sécurité des personnes. Ils doivent rétablir le courant dans les 10 secondes exactes suivant une panne de service. Cette règle protège les hôpitaux, les refuges d’urgence et les centres de données essentiels. Il garantit que les équipements de survie et l’éclairage de secours restent fonctionnels. Votre moteur, votre ATS et votre appareillage doivent se coordonner parfaitement pour répondre à cette mesure de déploiement rapide.
R : Oui, vous pouvez mettre à niveau un ATS indépendamment. Cependant, vous devez vérifier une stricte compatibilité. Le nouvel ATS doit correspondre à la configuration de tension et de phase du générateur existant. Vous devez également vous assurer que les protocoles de communication numérique sont alignés. Les générateurs plus anciens peuvent s"appuyer sur de simples signaux de démarrage à deux fils. Les commutateurs de transfert modernes gèrent des données réseau complexes. Consultez un ingénieur électricien pour assurer une intégration parfaite entre les anciens et les nouveaux composants.
R : Le disjoncteur principal d"un générateur protège uniquement l"alternateur des surcharges importantes. Il ne gère pas votre immeuble. L"appareillage de commutation assure la distribution d"énergie à l"échelle de l"installation. Il divise la production massive du générateur en circuits de dérivation plus petits et gérables. Il facilite également le délestage intelligent. Si le générateur approche de sa capacité maximale, l"appareillage de commutation peut automatiquement déconnecter les charges non essentielles. Cela évite une panne complète du système en cas d’urgence.
R : Les ATS et les appareillages de commutation de haute qualité durent généralement entre 15 et 25 ans. Cette longévité dépend fortement de votre programme de maintenance. Des analyses thermographiques infrarouges régulières préviennent les incendies électriques catastrophiques. L"exercice annuel des mécanismes ATS empêche la liaison mécanique. Les facteurs environnementaux jouent également un rôle majeur. Les équipements installés dans des pièces climatisées durent plus longtemps que les équipements exposés à une humidité élevée ou à une poussière excessive. Un entretien constant maximise votre investissement.
